第 1 章 基本電學入門

1.1 電壓、電流與電阻

(1) 電壓（Voltage，符號 V，單位伏特 Volt）是推動電荷流動的「壓力」，可以想像成水塔的高度——水塔越高，水壓越大，水流出來的力道就越強。舉例來說: 一顆 9V 電池比一顆 1.5V 電池能提供更大的高的推動力，但壓力越高力道越強，因此高電壓應用（如家用 110V 電源或是220V電源）通常需要更嚴格的安全防護。

(2) 電流（Current，符號 I，單位安培 Ampere）是電荷流動的「速率」，對應到水管的比喻就是每秒流過的水量。水管越粗、水壓越高，單位時間通過的水就越多；同理，導線越粗、電壓越高，電流就越大。舉例來說:手機充電器標示的 2A、3A，指的就是它能提供的最大電流輸出，數字越大充電速度越快。

(3)電阻（Resistance，符號 R，單位歐姆 Ohm，符號 Ω）則是阻礙電荷流動的「阻力」，就像水管的粗細——管子越細，水流越慢；電阻越大，電流越小。故意設計的電阻元件，或是導線本身的微小電阻，因此電阻幾乎在電路中無所不在。

1.2 直流電與交流電

電可分為直流電（DC, Direct Current）與交流電（AC, Alternating Current）兩種。直流電的電流方向保持不變，電壓值穩定，例如電池、USB 充電器輸出的 5V、汽車電瓶的 12V 都是直流電。交流電的電流方向會週期性反轉，電壓呈正弦波變化，家用 110V/220V 插座就是交流電，頻率為 60Hz（每秒變化 60 次）。大多數電子產品內部使用直流電運作，因此需要透過「整流」電路將交流電轉為直流電。理解直流與交流的差異，是閱讀電路規格標示的基礎——例如看到「DC 5V/2A」就知道是直流 5 伏特最大 2 安培輸出，看到「AC 110V/60Hz」則知道是交流 110 伏特 60 赫茲的家用電源。

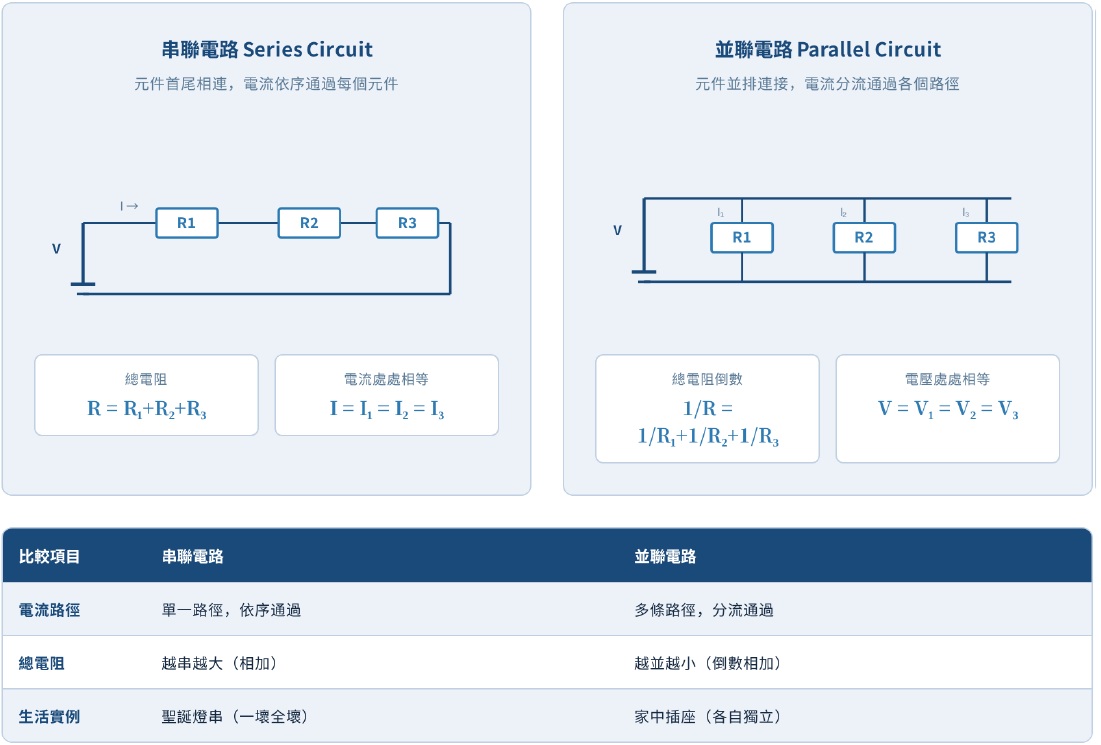

1.3 串聯與並聯電路

當多個元件連接在一起時，有兩種基本方式：串聯與並聯。串聯電路中，元件首尾相接形成單一路徑，電流依序通過每個元件，總電阻為各電阻之和（R = R1 + R2 + R3），且電路中各處電流相等。並聯電路中，元件並排連接形成多條路徑，電流會分流通過各個分支，總電阻的倒數等於各電阻倒數之和（1/R = 1/R1 + 1/R2 + 1/R3），且各分支兩端電壓相等。

生活中最直觀的例子就是聖誕燈串與家中插座。傳統聖誕燈串採串聯連接，只要一顆燈泡燒壞，整串就不亮了——這是串聯電路的最大缺點。而家中的插座採並聯連接，各個電器獨立運作，關掉電視不會影響電燈，這正是並聯電路的優勢。理解串聯與並聯的特性，是分析任何複雜電路的第一步：再龐大的電路圖，都可以拆解成基本的串並聯組合來分析。

第 2 章 被動電子元件

電子元件可分為「被動元件」與「主動元件」兩大類。被動元件本身無法主動放大訊號或控制電流方向，只能對通過的電流產生被動的回應——限流、儲能、濾波等。被動元件通常是所有電路不可或缺的基礎零件，任何一塊電路板上都能看到它們的身影。被動元件主要包括電阻、電容、電感三大類，本章將逐一介紹它們的功能、特性與應用場景。

2.1 三大被動元件總覽

(1) 電阻（Resistor）是限制電流大小的元件，將電能轉換為熱能消耗掉。在 LED 燈電路中串聯一個電阻，就是為了限制通過 LED 的電流，避免燒毀。

(2) 電容（Capacitor）則是儲存電荷的元件，能夠快速充放電，常用於濾波（平滑電壓漣波）、耦合（傳遞交流訊號但隔離直流）與儲能。

(3) 電感（Inductor）透過電磁感應儲存磁能，具有「反對電流突變」的特性，在電源濾波、變壓器與馬達驅動中扮演關鍵角色。

這三個元件有一個重要的共同特性：它們都是「線性元件」，也就是電壓與電流之間呈現線性關係。這使得它們的行為可以用簡單的數學公式精確描述，也讓電路分析變得可行。相比之下，主動元件（如二極體、電晶體）多為非線性元件，行為更為複雜，但也因此能實現放大、開關等更豐富的功能。因此，掌握被動元件的特性，是理解主動元件工作原理的必要前置條件。

第3 章 主動電子元件

主動元件是現代電子技術的核心。與被動元件不同，主動元件能夠主動控制電流的流向與大小，實現整流、放大、開關等功能，是所有放大器、邏輯電路與微處理器的基礎。從一顆小小的二極體到內含數百億電晶體的 CPU，主動元件的發展推動了整個資訊時代。本章將從最簡單的二極體開始，逐步介紹電晶體與積體電路，建立對主動元件工作原理的完整認識。

3.1 二極體：單向導通元件

二極體是最簡單的主動元件，由 P 型半導體與 N 型半導體結合形成 PN 接面。P 型半導體中含有大量「電洞」（帶正電的載子），N 型半導體中含有大量「電子」（帶負電的載子）。當兩者接合時，在交界處會形成「空乏區」，建立內建電場。這個結構讓二極體具有「單向導通」的特性：順向偏壓時（P 接正、N 接負）導通，逆向偏壓時截止，就像電子版的單向閥門。

二極體最常見的應用是「整流」——將交流電轉為直流電。四顆二極體組成的橋式整流器，能將雙向交流電轉為單向脈動直流，這是所有交流轉直流電源的基本架構。除了整流二極體，LED（發光二極體）也是常見應用之一，利用在順向導通時會發光的特性，廣泛用於顯示與照明；而穩壓二極體（Zener Diode）則利用逆向崩潰特性維持穩定電壓，用於電壓保護與參考電壓產生。

3.2 電晶體：開關與放大器

電晶體是 20 世紀最重要的發明之一，它的出現取代了笨重耗電的真空管，開啟了固態電子時代。電晶體可分為兩大類：BJT（雙極性接面電晶體）與 MOSFET（場效電晶體）。BJT 由兩個 PN 接面組成（NPN 或 PNP 結構），有三個端點：基極（B）、集極（C）、射極（E），透過微小的基極電流控制較大的集極電流，實現電流放大。MOSFET 則是當代 IC 的絕對主流，由金屬-氧化層-半導體堆疊而成，有三個端點：閘極（G）、汲極（D）、源極（S）。與 BJT 的電流控制不同，MOSFET 是電壓控制元件——閘極電壓控制源極與汲極間通道的導通程度。由於閘極輸入阻抗極高（幾乎不消耗功率），MOSFET 非常適合大規模積體電路，現代 CPU 內部的數十億個電晶體，幾乎全是 MOSFET。摩爾定律能持續數十年，正是因為 MOSFET 的尺寸能不斷微縮。

電晶體在電路中有兩種基本工作模式：開關與放大。作為開關時，電晶體在截止（不導通）與飽和（完全導通）兩個狀態間切換，實現數位邏輯的 0 與 1——這就是數位電路的基礎。作為放大器時，電晶體工作在線性區，將微小的輸入訊號放大為較大的輸出訊號，應用於音響放大器、無線電發射機、感測器訊號處理等類比電路。同一個電晶體，透過不同的工作點設定，就能實現截然不同的功能。

3.3 積體電路（IC）

積體電路（Integrated Circuit, IC）是將大量電晶體、電阻、電容等元件，整合在單一半導體晶片上的微型電路。一顆現代 CPU 可能包含數百億個電晶體，全部製作在一塊指甲大小的矽晶片上。IC 的發明讓電子產品得以大幅縮小體積、降低功耗、提升可靠性，是資訊時代得以實現的技術基礎。沒有 IC，就沒有個人電腦、智慧手機、網際網路。

IC 依功能可分為多種類型。運算放大器（Op-Amp）是類比電路的核心，可實現放大、比較、濾波、積分等多種數學運算；邏輯 IC（如 74 系列）內含基本邏輯閘，是數位電路的積木；微控制器（MCU）整合 CPU、記憶體、I/O 於一晶片，Arduino 的 ATmega328 與 STM32 都是典型MCU；更複雜的 SoC（System on Chip）如手機處理器，則整合了 CPU、GPU、數據機、影像處理器等於單一晶片。

第 4 章 類比與數位電路設計

電子電路可分為兩大陣營：類比電路與數位電路。類比電路處理連續變化的訊號，如麥克風收到的聲音波形、溫度感測器的電壓變化；數位電路則處理離散的 0 與 1 訊號，是電腦與所有數位設備的運作基礎。兩者各有其應用場景與設計哲學，理解它們的差異與互補關係，是了解電子電路的必經之路。本章將分別介紹兩種電路的基本原理，並說明它們如何透過 ADC/DAC 轉換相互銜接。

4.1 類比電路：連續訊號的處理

類比電路處理的是連續變化的電壓或電流訊號，這些訊號可以取無限多個值，能精確反映物理世界的連續性。類比電路的核心元件是運算放大器（Op-Amp），透過不同的電阻電容組合，可實現放大器、濾波器、積分器、微分器、比較器等多種功能。例如:音響系統的訊號放大、無線電的調變解調、感測器的訊號調理，都屬於類比電路的範疇。

類比電路的設計挑戰在於「雜訊」與「失真」。由於訊號是連續的，任何干擾都會直接疊加在訊號上，且每經過一級放大，雜訊也會被放大。這就是為什麼高品質音響設備對電源純淨度、接地處理、屏蔽隔離極為講究。相比之下，數位訊號只有 0 與 1 兩個狀態，只要雜訊不超過判斷閾值，就不會影響訊號正確性——這也是為什麼現代電子產品越來越走向數位化。

4.2 數位電路：邏輯運算的基石

數位電路處理的是離散的二進位訊號，電壓只有「高電位」（代表 1）與「低電位」（代表 0）兩個狀態。這種設計帶來極強的抗雜訊能力與儲存傳輸的可靠性，是現代計算機的基礎。數位電路的基本建構單元是「邏輯閘」，包括 AND、OR、NOT 三種基本閘，以及由它們組合而成的 NAND、NOR、XOR、XNOR 等衍生閘。目前所有的數位運算也就是從簡單的加法，到複雜的 AI 推論，其實本質上都是這些邏輯閘的組合。

邏輯閘通常用電晶體電路實現。以最簡單的 NOT 閘為例，一個電晶體加上兩個電阻即可：輸入高電位時電晶體導通，輸出被拉至低電位；輸入低電位時電晶體截止，輸出為高電位。NAND 與NOR 被稱為「萬用閘」，因為僅用 NAND 或僅用 NOR 即可組合出任何邏輯函數，這讓 IC 製造可以標準化。現代 CPU 內部數十億個電晶體，本質上就是由這些基本邏輯閘堆疊組合而成的組合邏輯與序向邏輯電路。數位電路可進一步分為「組合邏輯」與「序向邏輯」。組合邏輯的輸出完全取決於當前輸入，如加法器、解碼器、多工器；序向邏輯則包含記憶元件（正反器），輸出取決於當前輸入與之前的狀態，如計數器、暫存器、狀態機。CPU 內部的 ALU（算術邏輯單元）屬於組合邏輯，而暫存器與快取記憶體則屬於序向邏輯。兩者協同工作，才能實現複雜的程式運算。

4.3 類比與數位的轉換

真實世界是類比的——聲音、光線、溫度、壓力都是連續變化的物理量。但電腦只能處理數位訊號。因此需要 ADC（類比轉數位）與 DAC（數位轉類比）兩種轉換器，作為類比與數位世界的橋樑。ADC 將連續的類比訊號取樣、量化為離散的數位值，DAC 則將數位值還原為類比電壓。手機的麥克風收音靠 ADC，喇叭播音靠 DAC，兩者都是現代通訊設備不可或缺的元件。

ADC 的關鍵參數是「取樣率」與「解析度」。取樣率決定每秒取樣次數，根據取樣定理，取樣率需至少為訊號最高頻率的兩倍才能完整重建——CD 音質的 44.1 kHz 取樣率就是為了涵蓋人耳聽覺上限 20 kHz。解析度決定每個取樣值的精細程度，8 位元解析度有 256 個階層，16 位元有65536 個階層，階層越多越能還原細微的訊號變化。理解這些參數，有助於在設計感測器或音訊系統時選擇合適的轉換器。

第 5章 PCB 印刷電路板與電路實作

印刷電路板（Printed Circuit Board, PCB）是現代電子產品的骨架，所有電子元件都安裝在PCB 上，透過銅箔線路連接形成完整電路。從設計一塊 PCB 到實際製造出來，需要經過原理圖繪製、元件佈局、線路佈線、輸出製造檔案、工廠製板、焊接組裝、測試驗證等一系列步驟。理解 PCB 的結構與設計流程，是將電路設計從「紙上談兵」化為「實體產品」的關鍵能力。

5.1 PCB 的多層結構

PCB 並非單一材料，而是多層結構的精密堆疊。最核心的是 FR-4 玻璃纖維基板，提供機械支撐與電氣絕緣；基板上下表面貼覆銅箔層，經過蝕刻形成導電線路；銅箔外覆蓋一層防焊層，用來保護線路不被氧化並防止焊接短路；最外層是絲印層，標示元件位置、極性與文字說明。多層板則在內部增加更多銅箔層與絕緣層，透過導孔連接各層線路。

PCB 依板層數可分為單層板、雙層板、多層板與 HDI 板。單層板僅一面有線路，成本低但設計受限，用於遙控器、LED 燈板等簡單產品；雙層板上下兩面均有線路，透過導孔連接，是大多數消費電子產品的選擇；多層板（4-32 層）內部含多層訊號與電源層，用於主機板、手機、伺服器等高密度產品；HDI（高密度互連）板則採用盲埋孔與雷射鑽孔技術，線路極細密，用於旗艦手機與高階筆電。通常板層越多，設計難度與成本越高，但能實現的功能也越強大。

5.2 PCB 設計流程

PCB 設計的第一步是繪製原理圖（Schematic），用電路符號定義各元件之間的連接關係。常用的 EDA 軟體包括 KiCad（開源免費）、Altium Designer（專業級）、Eagle（入門友好）等。原理圖完成後，下一步是元件佈局（Placement），決定每個元件在板上的物理位置，需考量訊號完整性、散熱、EMI 干擾、製造便利性等因素。佈局好壞直接影響電路性能與可靠度。第三步是線路佈線（Routing），將所有接腳按照原理圖定義的連接關係，用銅箔走線連接起來。現代 EDA 軟體有自動佈線功能，但關鍵訊號（如高頻時脈、差動對）通常需手動佈線以確保品質。佈線完成後，輸出 Gerber 檔案（包含各層線路、鑽孔、絲印等資訊）交給 PCB 製造廠。收到成品板後，進行 SMT 焊接或人工焊接組裝，最後通電測試、訊號量測、功能驗證，一塊 PCB 才算真正完成。

5.3 SMT vs DIP 焊接

SMT（表面黏著技術）是現代電子製造的主流，元件貼附於板面，由 SMT 產線全自動焊接（錫膏印刷 → 貼片 → 迴焊爐），密度高、速度快、適合量產。DIP（穿孔插裝）技術則是傳統做法，元件接腳穿過板子再焊接，雖然密度低，但適合連接器、大功率元件與手工焊接。現代 PCB通常混合使用兩種技術，關鍵晶片用 SMT，連接器與散熱元件用 DIP。
